依托煤炭能源基地建設大型火力發電廠并經交流串補系統、高壓直流系統遠距離向電網供電為中國電網發展的重要模式。典型的點對網、高固定串補的交流線路輸電能實現遠距離大容量送電的目標，但易引發次同步振蕩。次同步振蕩主要危害外送火電機組軸系安全，輕則造成機組軸系慢性損傷、壽命縮短，重則可導致大軸出現裂紋甚至突然斷裂，危及機組和電網的安全穩定運行。
內蒙古上都電廠為典型的點對網方式向北京地區供電，其次同步振蕩問題采用四方股份研制的我國首臺附加勵磁阻尼控制器(SEDC)、首臺扭振保護裝置(TSR)及國內外首臺機端次同步阻尼控制器（GTSDC），首次完整解決了大型汽輪機組次同步諧振的控制與保護難題，為國內首個解決交流串補輸電系統次同步振蕩工程。
上都電廠送出系統圖

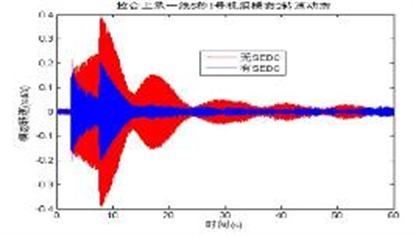

上都電廠次同步振蕩抑制措施效果圖
